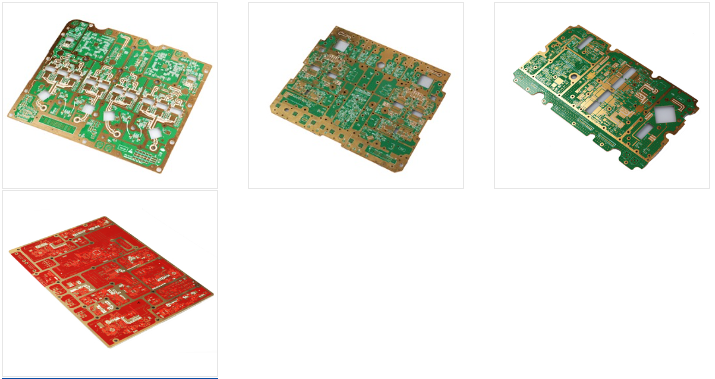

通讯高频混压板是专门设计用于处理高频信号的电路板，通常用于通信设备中。这些电路板通常包括射频（RF）接口、混频器、局部振荡器、信号处理电路和连接器等，用于混频和转换不同频率的信号，以满足通信设备的需求。

应用场景

通讯高频混压板广泛应用于以下通信应用场景中：

1.通信基站：用于支持无线通信基站，包括2G、3G、4G和5G基站。

2.卫星通信：用于卫星通信设备，包括卫星电话、卫星互联网和卫星广播设备。

3.雷达系统：用于雷达系统，包括军事雷达和民用雷达。

4.电子对抗设备：用于电子对抗设备，以干扰或干扰敌方通信系统。

产品特色

1.高频射频支持：通讯高频混压板通常支持高频射频信号，以满足不同通信频段的需求。

2.混频和转换频率：这些PCB具有混频器和转换频率器，用于将高频信号转换为中频信号以进行处理。

3.局部振荡器：通讯高频混压板通常包括局部振荡器，用于提供稳定的振荡信号。

4.信号处理能力：一些PCB具有信号处理电路，以提高信号质量和性能。

5.抗干扰：电磁干扰（EMI）抑制是重要的特性，以确保通信设备不受外部干扰。

6.温度管理：由于通讯高频混压板通常在高频率和高功率下工作，PCB需要具备良好的温度管理特性，以防止过热。

7.可靠性：通讯高频混压板需要具备高可靠性，以确保通信设备的正常工作和连续性。

8.定制化设计：根据具体的通信设备和频段要求，通讯高频混压板通常需要定制化设计。
